Computergesteuerter Pendelschlagprüfgerät für Kunststofffolien und Verpackungsmaterialien

I. Performance Beschreibung:

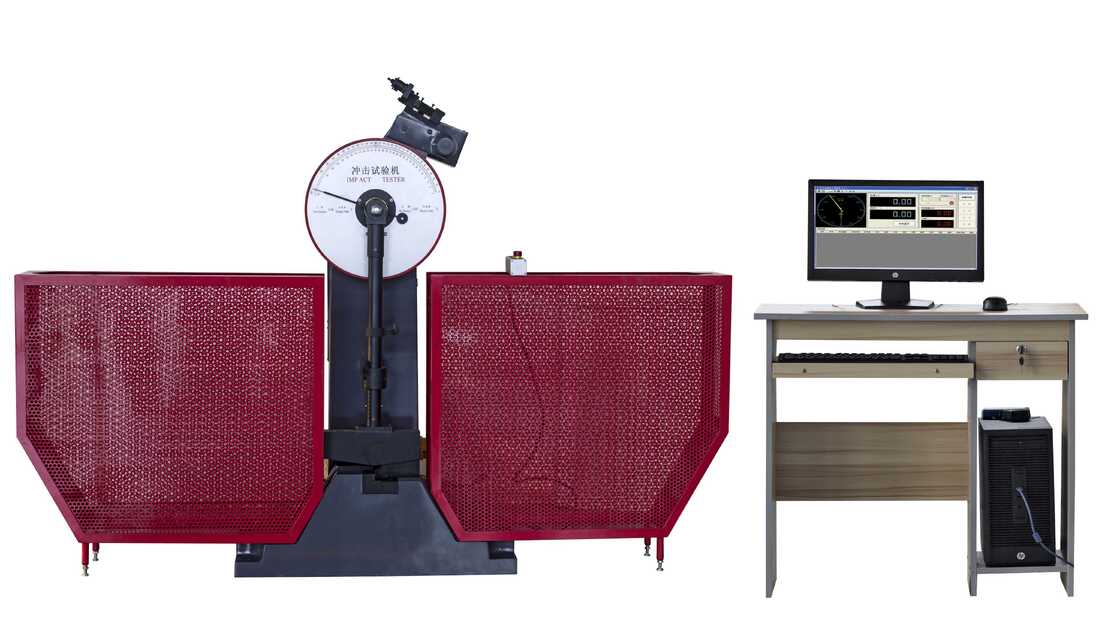

Die Schlagprüfmaschine DB-300C wird zur Messung der Schlagfestigkeit von Metallmaterialien unter dynamischer Last verwendet, um die Qualität der Materialien unter dynamischer Last zu beurteilen.

Die Maschine ist eine halbautomatische Prüfmaschine mit Mikrocomputersteuerung, einfacher Bedienung und hoher Arbeitseffizienz. Sie wird elektrisch gesteuert für das Anheben des Pendels, den Schlag und das Entladen des Pendels und kann die Restenergie des Schlagprüflings nutzen, um das Pendel automatisch anzuheben und sich auf den nächsten Test vorzubereiten.

II. Technische Merkmale:

1. Die Maschine ist eine halbautomatische Schlagprüfmaschine mit Mikrocomputer-Bildschirmanzeige, die eine PC-Mikrocomputersteuerung verwendet und das Anheben - Schlag - Messung - Bedienung - digitale Bildschirmdarstellung - Drucken und andere Mikrocomputeroperationen ermöglicht, mit hoher Effizienz und hoher Prüfgenauigkeit. Nach dem Schlag des Prüflings wird die Restenergie genutzt, um das Pendel automatisch anzuheben und sich auf den nächsten Test vorzubereiten. Die Bedienung ist einfach und die Arbeitseffizienz ist hoch. Insbesondere im Labor für kontinuierliche Schlagprüfungen und bei einer großen Anzahl von Schlagprüfungen in der Metallurgie, im Maschinenbau und in anderen Industrien kann sie ihre Vorteile ausspielen. Der Computer kann die Schlagenergie des Materials, den Anhebewinkel des Pendels und den Durchschnittswert des Tests berechnen und anzeigen. Je nach Bedarf des Benutzers kann auch eine Fernübertragung von Daten realisiert werden.

Mikrocomputersteuerung, hohe Effizienz, hohe Prüfgenauigkeit. Nach dem Schlag des Prüflings wird die Restenergie genutzt, um das Pendel automatisch anzuheben und sich auf den nächsten Test vorzubereiten. Die Bedienung ist einfach und die Arbeitseffizienz ist hoch. Insbesondere im Labor für kontinuierliche Schlagprüfungen und bei einer großen Anzahl von Schlagprüfungen in der Metallurgie, im Maschinenbau und in anderen Industrien kann sie ihre Vorteile ausspielen. Der Computer kann die Schlagenergie des Materials, den Anhebewinkel des Pendels und den Durchschnittswert des Tests berechnen und anzeigen. Je nach Bedarf des Benutzers kann auch eine Fernübertragung von Daten realisiert werden.

2. Der Hauptkörper der Prüfmaschine hat eine einseitig gelagerte Säulenstruktur, ein freitragendes Pendel und ein Pendel vom Typ C;

3. Das Schlagmesser ist mit Schrauben befestigt, leicht auszutauschen;

4. Einfach unterstützter Balken für den Prüfling;

5. Der Hauptkörper ist mit einer Sicherheitsverriegelung und einem Schutznetz ausgestattet;

6. Manuelle Steuerbox und Computersteuerung, die gemäß den Anweisungen den gesamten Prozess des Pendelns, Schlagens, automatischen Pendelns und erneuten Schlagens abschließt.

7. Die Prüfmaschine entspricht der Norm GB/ t3803-2002 „Prüfung von Pendelschlagprüfgeräten“ und führt Schlagprüfungen an Metallmaterialien gemäß GB/ t229-2007 „Charpy-Pendelschlagprüfverfahren für Metallmaterialien“ durch.

III. Technische Indikatoren:

1. Schlagenergie: 300J 150J

2. Schlaggeschwindigkeit: 5,2 m/s

3, Pendel-Yang-Winkel: 150 °

4. Spannweite der Prüflingsauflage: 40 mm

5. Rundung der Haltebacken: R1,0~1,5 mm

6. Rundung der Schlagklinge: R2,0~2,5 mm (R8 mm)

7. Abstand vom Pendelzentrum zum Schlagpunkt: 750 mm

8. Standard-Prüflingsgröße: 10 x 10 (7,5 oder 5) x 55 mm

9. Pendelmoment: M=160,7695 N.m 80,3848 N.m

10. Stromversorgung und Leistung: Dreiphasen-Vierleiter 50 Hz 380 V 5 A

11. Gesamtmaße: 2200 x 650 x 1900 mm

12, Genauigkeit des Winkels: 0,1 °

13. Gewicht: ca. 500 kg

14. Umgebungsbedingungen: keine korrosiven Medien, keine Vibrationen und keine starke elektromagnetische Störung in der Umgebung.

IV. Hauptausstattungskonfiguration

1. Host-Computer: 1 Satz

2. 150J und 300J Pendel jeweils;

3. Motor (am Hauptgerät montiert): 1 Satz

4. Innensechskantschlüssel S=12 (Schraube der Werkzeugaufnahme) 1 Stück;

5. Stützversteller: 1 Stück

6. Prüflingszentriervorrichtung: 1 Satz

7. Demontagewerkzeug (Pendelwechsel): 1 Satz

8. Fußbolzen: 4 Sätze

9. Verstellbare Schrägkeile: 4 Stück

10. Schutznetz: 1 Satz

V. Beschreibung der Messung und Steuerung

1. HP-Markencomputer

2. HP-Drucker

3. Das Windows-Betriebssystem ist die Arbeitsplattform mit Bildschirmdarstellung und Mausbedienung.

4. Die Software unterstützt mehrere Pendel.

5. Aufzeichnung von Schlagfestigkeit, Schlagenergie usw. Maximal- und Minimalmittelwerte sowie Standardabweichungen können ebenfalls berechnet werden.

6. Automatische Verarbeitung von experimentellen Daten und automatische Messung der Schwingungsperiode

7. Alle Systemparameter sind offen, und Benutzer-Operatoren haben die volle Kontrolle über den Systemkern.

8. Perfekte Datenanalysefunktion, geeignet für alle Arten von komplexen Datenanalysen.

9. Verfügt über ein vollständiges Dateiverwaltungssystem. Prüfberichtsdokumente, Prüflingsdokumente usw.

10. Die Testdaten werden im ASC-Code-Format gespeichert und können vom Benutzer mit jeder allgemeinen kommerziellen Berichts- und Textverarbeitungssoftware weiterverarbeitet werden.

11. Ein einzelner Computer mit AD-, I/O- und anderen Karten kann die Mess- und Steuerungsanforderungen mehrerer Prüfmaschinen erfüllen.

Unterstützt alle Arten von kommerziellen Universal-Druckern zur Speicherung von Testdaten im ASC-Code-Format, und jede allgemeine kommerzielle Berichts- und Textverarbeitungssoftware kann zur Weiterverarbeitung der Testdaten für Benutzer verwendet werden.
