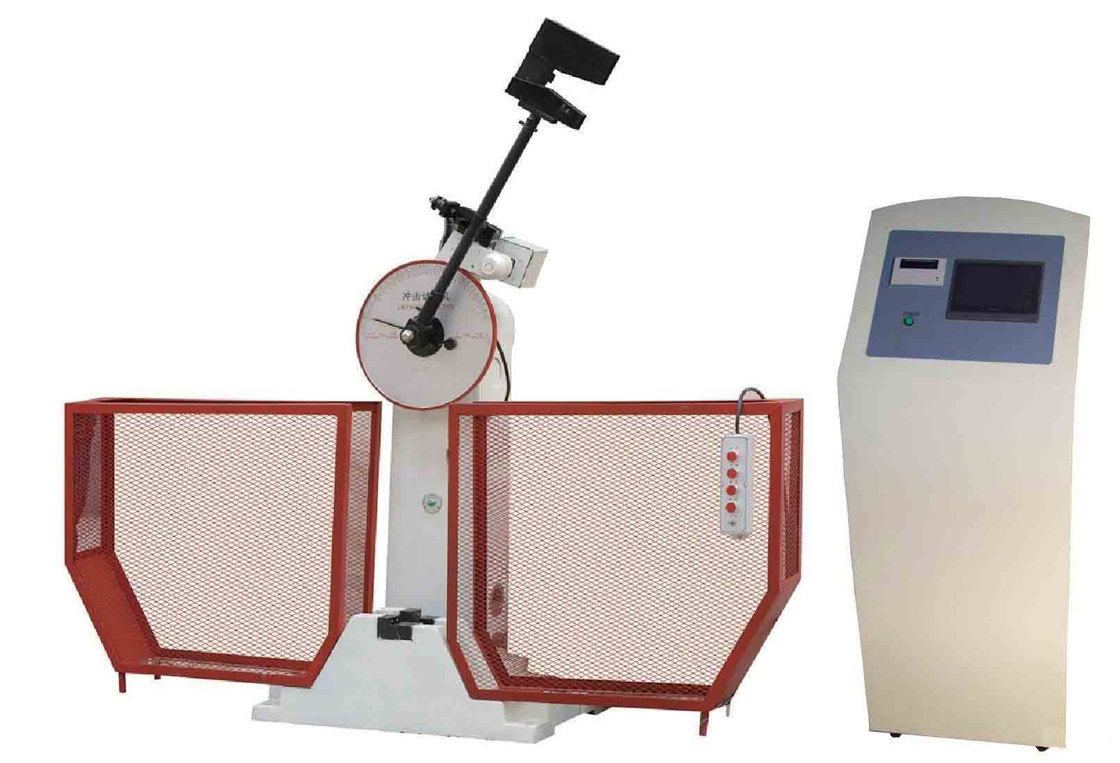

Pendelschlagwerk mit digitaler Anzeige für Kunststofffolien und Verpackungsmaterialien

1. Kurze Einführung

Die Schlagprüfmaschine mit Touchscreen-Steuerung und digitaler Anzeige ist eine neue Art von Schlagprüfmaschine, die von unserem Unternehmen eingeführt wurde. Nach kontinuierlicher technischer Aktualisierung und Verbesserung in den letzten Jahren hat das Produkt das inländische Spitzentechnologieniveau erreicht, und der Benutzer war in die Eisen- und Stahlmetallurgie, den Maschinenbau, Universitäten, Forschungsinstitute und andere Bereiche eingebunden. Die Produkte werden auch nach Australien, Indien, Malaysia, in die Türkei, Brasilien und in andere Länder exportiert und haben das Lob in- und ausländischer Anwender gewonnen.

2.Anwendung

Diese Maschine eignet sich für die mechanische Metallurgie, die Luft- und Raumfahrt, Hochschulen und Universitäten, Forschungsinstitute und andere Bereiche, um den Schlagzähigkeitswert von Metallmaterialien und die Schlagfestigkeit von Metallmaterialien unter dynamischer Belastung zu messen.

3. Einführung in die Grundfunktionen

Halbautomatisch:Nehmen Sie das Pendel während des Tests manuell, entladen Sie das Material nach Abschluss manuell und führen Sie dann die Entladung und den Aufprall durch. Nach Abschluss des Aufpralls übernimmt das Gerät automatisch das Pendel. Die Aufprallfläche und die Aufprallzähigkeit werden nach jedem Versuch im System angezeigt. Die drei Tests bilden eine Gruppe und das System berechnet automatisch den Durchschnittswert der drei Aufprallenergien nach Abschluss eines Satzes.

Speicherfunktion:Es können 100 Sätze experimenteller Daten gespeichert werden, darunter Testname, Testursprungswert, Durchschnittswert, Testzeit und andere Informationen.

Druckfunktion:(optional) Drucken Sie die aktuellen Testdaten über einen Mikrodrucker aus.

Mehrstufige Energie:Das Gerät unterstützt mehrere Hämmer unterschiedlicher Energieniveaus.

4. Arbeitszustand

1) Raumtemperatur im Bereich von 10-35℃;

5.Spezifikation

1) Schlagenergie: 300 J, 150 J

2) Skalenbereich und Teilungswert:

3)Pendeldrehmoment

4) Pendelvorwinkel: 150°

5) Abstand von der Pendelmitte zum Aufprallpunkt (Testzentrum): 750 mm

6) Aufprallgeschwindigkeit: 5,2 m/s

7) Probenstützspanne: 40 mm

8) Der Radius des Endes des Probenträgers: 1–1,5 mm

9) Probenauflage-Stützwinkel: 0°

10) Schlagmesser-Bogenradius: 2–2,5 mm

11) Der Winkel zwischen den beiden geneigten Flächen des Schlagmessers: 30°

12) Stärke der Schlagklinge: 16 mm

13) Beispielspezifikationen: 10 * 10 * 55 mm

14) Das Gewicht der Testmaschine: ca. 500 kg

15) Abmessungen der Testmaschine: 2124*600*1340MM

16) Leistung: Dreiphasen-Dreileitersystem 50HZ380V180W (Hauptmotor)

6.Standardkonfiguration

1)Der Gastgeber: einer.

2)Pendel:

Spezifikationen, großes Pendel 300J, kleines Pendel 150J.

Menge: jeweils eins, insgesamt zwei.

3)Span-Modell: Spezifikationen, L=40. Menge, eins.

4) Der Beispiel-Mittelblock: Spezifikationen, Typ L = 40 (V. U). Menge, eins.

5) Der Detacheur: Menge, eins.

6)In Bewegung bleiben: Spezifikationen, S = 30. Menge, eins.

7)Inbusschlüssel: Spezifikationen, S=14. Menge, eins.

8) Bodenwinkelschraube: Spezifikationen, M16 × 200. Menge, vier Sätze.

9) Die Backen (einschließlich der Halterung): Menge, eine Gebühr. Beachten Sie, dass es auf dem Host installiert ist.

10) Ein Touchscreen-LCD-Tischset.
