| Herkunftsort: | China |
| Markenname: | Hontotest |
| Zertifizierung: | ISO |
| Modellnummer: | Die Anforderungen an die Anforderungen der Richtlinie 2008/57/EG gelten nicht für die Bereitstellung |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | USD14,699.00-USD34,799.00 |
| Verpackung Informationen: | Standard -Holzhülle Export |
| Lieferzeit: | Ungefähr 3 Tage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 Sätze pro Monat |

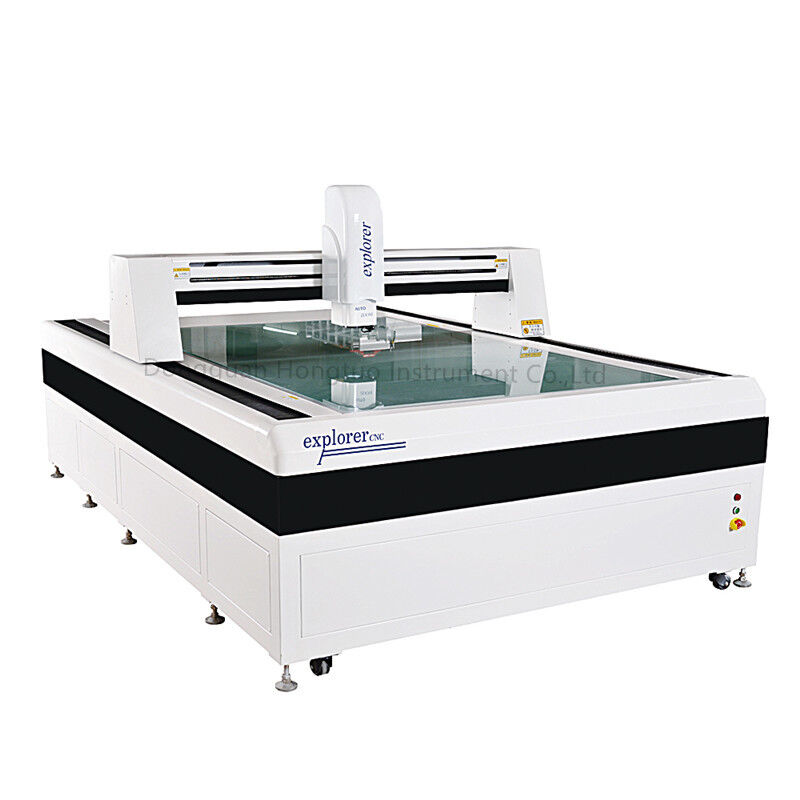

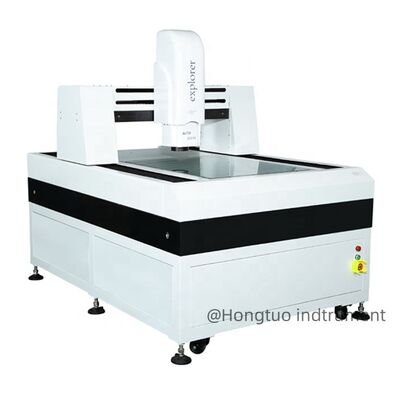

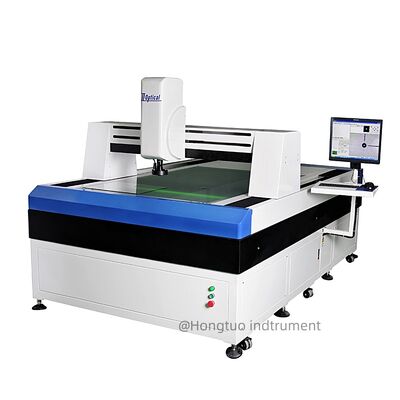

| Name: | Automatisches Bildmessgerät in Portalbauweise für die präzise Dimensionsprüfung | Lichtsystem: | Flächenlicht und Projektionslicht, Kaltlicht, lange Lebensdauer, Helligkeit einstellbar. |
|---|---|---|---|
| Bildsystem: | Kamera: Japanische SONY CCD-Videovergrößerung 30-230X | Antriebstyp: | X/Y/Z-Achsen-Präzisionslinearführung, Schleifkugelumlaufspindelantrieb. |
| Verfahrweg der Z-Achse mm: | Der effektive Raum beträgt 245 mm, der Fokussierhub beträgt 200 mm, der Arbeitsabstand beträgt 95 mm | Antriebssystem messen: | Auflösung der optischen Skala: X/Y/Z-Achse 0,0005 mm (0,5 μm) |
Produktmerkmale:
1. Hochpräzise Gesamtmessung, Z-Achse CNC-Steuerung.
2. Hochpräzise und hochfeste Maschine: Marmorsockel/Aufrechtstehende Säule/Arbeitstisch, hohe Präzision und gute Stabilität.
3. XYZ-Drei-Achsen-Importierte Präzisions-V-Führungsschiene/Importiertes Schleifkugelgewindetriebsystem, lange Lebensdauer, gute Stabilität.
4. Hochpräziser Gitterlineal 0,5 μm.
5. WM-kontinuierliches Zoom-Objektiv, verschiedene Rahmen, verschiedene Vergrößerungen, keine Zoomkorrektur erforderlich.
6. HD japanische SONY CCD-Kamera, hochwertiger Messbildschirm.
8. Programmgesteuertes Drei-Ring-Acht-Zonen-Oberflächenlicht, LED-Profillicht, koaxiales Licht. Verschiedene Produkte mit unterschiedlicher Lichtfarbe.
9. Ausgestattet mit Steuergriff, einfach überall zu bedienen.
10. Der Laserpointer zeigt die Messpositionen an, schnelle Positionierung und bequeme Messung.
|
Maschinenmodell |
DH-CNC-4030D |
DH-CNC-5040D |
DH-CNC-6050D |
DH-CNC-6080D |
|
|
Arbeitstisch |
X/Y-Achsen-Verfahrweg mm |
400*300 |
500*400 |
600*500 |
800*600 |
|
Z-Achsen-Verfahrweg mm |
Effektiver Raum ist 245 mm, Fokussierhub ist 200 mm, Arbeitsabstand ist 95 mm |
||||
|
Metalltischgröße mm |
600*500 |
700*600 |
800*700 |
1000*800 |
|
|
Glastischgröße mm |
500*400 |
600*500 |
700*600 |
800*600 |
|
|
Antriebstyp |
X/Y/Z-Achsen Präzisionslinearführung, Schleifkugelgewindetrieb. |
||||
|
Messantriebssystem |
Optische Skalenauflösung: X/Y/Z-Achsen 0,0005 mm (0,5 μm)Messgenauigkeit: |
||||
|
≤3μm+L/200≤3μm+L/200Z-Achse Hochleistungs-Servomotor, Doppel-Closed-Loop-Regelsystem. |
|||||
|
Bildsystem |
|||||
|
Kamera: Japanische SONY CCD Video-Vergrößerung 30-230X |
Linse: Hochauflösende Zoom-Linse/Kontinuierliche Vergrößerung 0,7-4,5X |
||||
|
Kann mit 0,5X Objektiv übereinstimmen, Gesamtvergrößerung: 15-115X Kann mit 2X Objektiv übereinstimmen, Gesamtvergrößerung: 60-460X Lichtsystem |
|||||
|
Oberflächenlicht und Projektionslicht, Kaltlicht, lange Lebensdauer, Helligkeit einstellbar. |
Maschinen-Außenabmessungen |
||||
|
700*900*1650 |
1100*1000*1650 |
1300*1600*1650 |
1300*1800*1650 |
Gewicht kg |
|
|
800 |
1000 |
2000 |
2600 |
|
|
