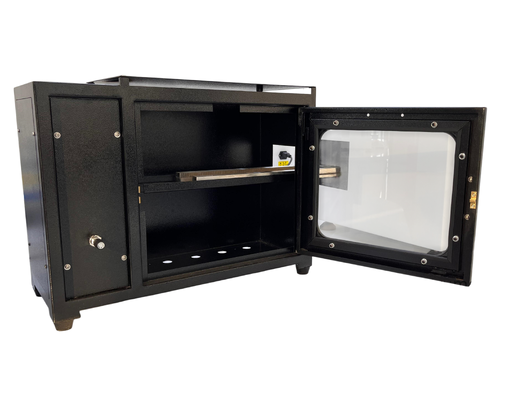

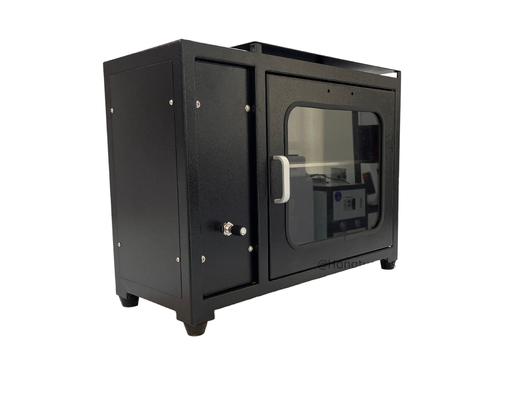

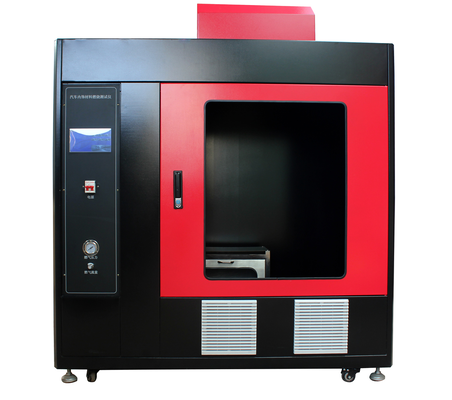

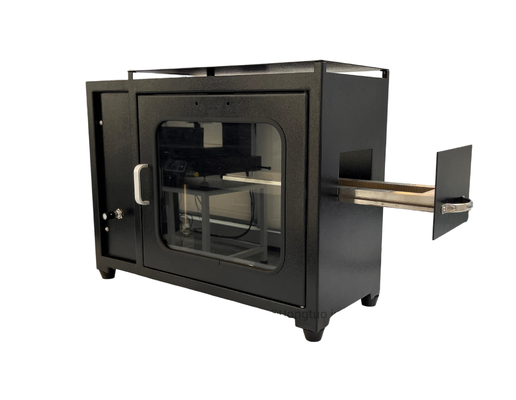

Fahrzeugverbrennungsprüfer mit Touchscreen-Steuerung

1.Technische Spezifikation

(1) Sieben Zentimeter großer Farb-Touchscreen:

1 Größe: 7 Zoll, effektive Anzeigegröße, Länge 15,5 cm, Breite 8,6 cm;

2 Auflösung: 800*480

3 Kommunikationsoberfläche RS232, 3,3 V CMOS oder TTL, Serienanschlussmodus

4 Speicherkapazität: 1G

5 Nehmen Sie reine Hardware FPGA zum Antrieb des Displays, "Null" Startzeit, Strom und es kann laufen

6 Übernahme der M3+FPGA-Architektur, M3 ist für die Befehlsanalyse verantwortlich, FPGA konzentriert sich auf TFT-Display

7 Die Hauptsteuerung verwendet einen Niedrigenergieprozessor und schaltet sich automatisch in den Energiesparmodus ein.

(2) Die Versuchsdaten können auf dem Touchscreen gespeichert und historische Daten abgerufen werden.

(3) Nach Erfassung der Brennzeit berechnet das Gerät automatisch die Brenngeschwindigkeit (auch als Brennrate bezeichnet) des Prüfergebnisses.

(4) Große Abgaskappe, erfüllt wirklich die Anforderungen von GB8410-2006; die Brennkammer, die in direktem Kontakt mit der Prüfflamme ist aus Edelstahl als Ganzes, mit hoher Haltbarkeit

(5) Zeitgenauigkeit 0,1 s.

(6)Der Bunsenbrenner (d. h. Brenner) setzt 15 Sekunden lang eine Flamme auf die Probe.

(7) Der Innendurchmesser des Bunsenbrennschlauchs beträgt 9,5 mm + 0,1 mm und die Länge beträgt etwa 100 mm.

(8) Versuchsneigung: Der Bunsenbrenner brennt vertikal bei 90° gegenüber der horizontal platzierten Probe.

(9) Flammenhöhe: von 20 mm ± 2 mm bis 100 mm ± 2 mm einstellbar (in der Regel auf 38 mm eingestellt)

(10) Flammenanwendungszeit: von 0-999,9 s ± 0,1 s einstellbar (in der Regel als 15 s ausgewählt)

(11) Dauer des Brennens: 0-999,9 s ± 0,1 s, beobachten, dass die Flamme die erste Marke erreicht und manuell starten und pausieren

(12) Verbrennungsgas: verflüssigtes Erdölgas oder Kohlegas Windgeschwindigkeitsregelung/Prüfvorrichtung (optional)

(13) Windgeschwindigkeitsregelung/Prüfvorrichtung (optional)

1. Eigenschaften

(1) GB8410-2006 erfordert nur Stahlplatten für Verbrennungsboxen.

(2) Gemäß GB8410-2006 muss die Verbrennungsbox in eine Abgaskappe eingebaut werden, wobei das Volumen der Abgaskappe 20 bis 110 Mal höher ist als das Volumen der Verbrennungsbox.Die Größe der Verbrennungskammer des QCS-3-Geräts beträgt 385*204*360 mmDas tatsächliche Volumen der Haube beträgt etwa das 30-fache des Volumens der Verbrennungsbox.Es gibt keine Schneidwinkel und es erfüllt die Standardanforderungen vollständig.

(3) Die Steuerung ist von der Verbrennungskammer getrennt, um zu verhindern, daß die Prüf­ergebnisse in der Verbrennungskammer durch den Prüfvorgang in der Mitte beeinträchtigt werden.

(4) Aufgrund der Größe des Geräts wird für die Bequemlichkeit der Benutzer ein statischer Fuß und ein bewegliches Rad mit zwei Fußen (statischer Fuß kann in der Höhe eingestellt werden) hergestellt.die für den Transport und die stationäre Ausrüstung sehr praktisch ist.
