HT-759 Kompressionsmessgerät für Gummi

Anwendung

Das Gummi-Druckverformungsprüfgerät komprimiert eine Probe bekannter Höhe auf eine vorgegebene Höhe gemäß den Anforderungen an die Kompressionsrate, hält sie für eine bestimmte Zeit unter vorgegebenen Temperaturbedingungen, löst dann die Kompression, bringt die Probe in einen freien Zustand und misst die Höhe der Probe.

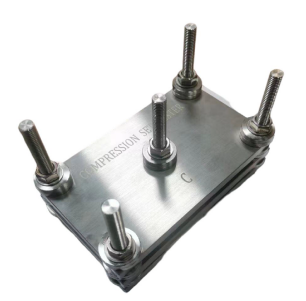

Das Druckverformungsprüfgerät besteht aus parallelen Stahlplatten, Begrenzern und Befestigungselementen. Es wird zur Messung der Verformung von vulkanisiertem Gummi, thermoplastischem Gummi oder Schaum bei Raumtemperatur, hohen Temperaturen und niedrigen Temperaturen unter bestimmten Kompressionsraten und nach einer bestimmten Kompressionszeit verwendet.

Normen

ASTM D395 - 03 Standard Test Methods for Rubber Property—Compression Set

ISO 815-1 Bestimmung des Druckverformungsgrads von vulkanisiertem Gummi oder thermoplastischem Gummi Teil 1: Bei Raumtemperatur und erhöhter Temperatur

GB/T 7759.1 Bestimmung des Druckverformungsgrads von vulkanisiertem Gummi oder thermoplastischem Gummi Teil 1: Bei Raumtemperatur und erhöhter Temperatur

Technische Parameter:

1. Höhe des Begrenzers:

(1) Probe Typ A Durchmesser 29mm, Höhe 12,5mm

9,3～9,4 bei Kompressionsrate 25%

10,6～10,7 bei Kompressionsrate 15%

11,25～11,35 bei Kompressionsrate 10%

(2) Probe Typ B Durchmesser 13mm, Höhe 6,3mm

4,7～4,8 bei Kompressionsrate 25%

5,3～5,4 bei Kompressionsrate 15%

5,65～5,7 bei Kompressionsrate 10%

2. Abmessungen des Gummi-Druckverformungsprüfgeräts: Breite 120mm, Länge 200mm

3. Gewicht: ca. 15Kg

Prinzip:

Eine Probe bekannter Höhe wird gemäß den Anforderungen an die Kompressionsrate auf eine vorgegebene Höhe komprimiert, für eine bestimmte Zeit bei einer vorgegebenen Temperatur gehalten, dann wird die Kompression gelöst, die Probe in einen freien Zustand gebracht und die Höhe der Probe gemessen.

Prüfverfahren:

1. Die Probe sollte bei (23±2)℃, (50±5)% RH für 24h behandelt werden.

2. Messen Sie die ursprüngliche Dicke der Probe, genau auf 0,02mm.

3. Legen Sie die Probe in das Gerät, legen Sie die Einlage entsprechend dem Probentyp ein und verriegeln Sie das Gerät. Dies kann bei Raumtemperatur erfolgen.

4. Nach dem Einspannen der Probe muss diese innerhalb von 2 Stunden in einen Ofen mit eingestellter Temperatur gestellt werden.

Die Prüftemperatur und -zeit beziehen sich auf die Norm oder sind vom Kunden vorgegeben. Zum Beispiel hat ASTM D1349-99: -75℃, -55℃, -40℃, -25℃, -10℃, 0℃, 23℃, 40℃, 55℃, 70℃, 85℃, 100℃, 125℃, 135℃, 150℃, 160℃, 175℃, 200℃, 225℃, 250℃.

Die empfohlene Prüfzeit für das Gummi-Druckverformungsprüfgerät beträgt 22h und 70h (SGS-internes Verfahren).

5. Nach Ablauf der Prüfzeit das Gerät sofort aus dem Ofen nehmen und die Probe entnehmen.

Legen Sie die Probe auf einen schlechten Wärmeleiter, wie z. B. eine Holzplatte, und kühlen Sie sie bei (23±2)℃, (50±5)% RH ab.

6. Nach 30-minütiger Abkühlung die Dicke der Probe erneut messen.

Ergebnisberechnung:

C = [(To-Ti)/(To-Tn)] ×100%

C——Druckverformung, %

Tn——Dicke der Einlage, mm

To——Dicke der Probe vor der Prüfung, mm

Ti——Dicke der Probe nach der Prüfung, mm
