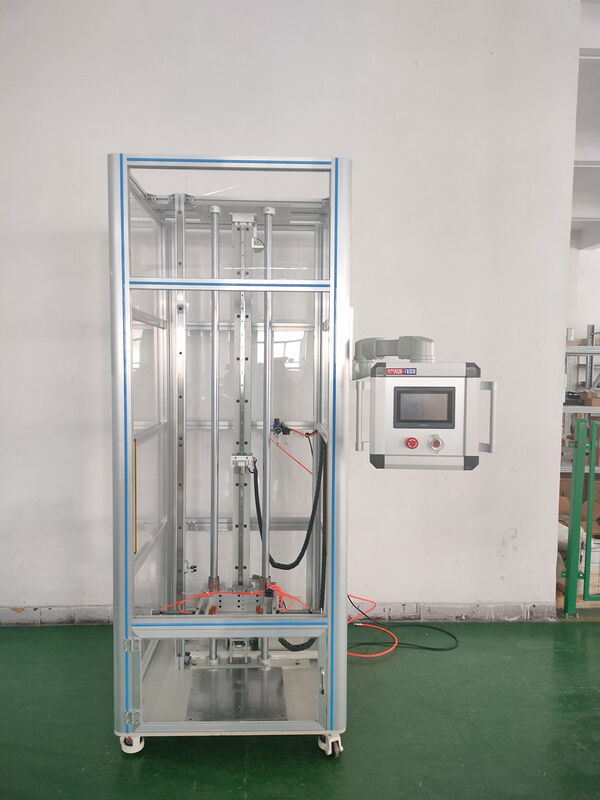

Orientierte Fallprüfmaschine HT-SXD150

Maschine zur Prüfung orientierter Tropfen HT-SXD150

Einleitung:

Der Fallprüfer für Mobiltelefone eignet sich zur Prüfung der Haltbarkeit des Gehäuses und der Widerstandsfähigkeit der inneren Struktur gegen (schwere) Stürze.Es wird verwendet, um die Auswirkungen von versehentlichen Tropfen auf die Produktleistung während der tatsächlichen Nutzung durch den Kunden zu bewerten.Es eignet sich für Drop-Tests an kleinen elektronischen Produkten wie Mobiltelefonen, Tablets, E-Reader und elektronischen Wörterbüchern in bestimmte Richtungen oder Orte.Das System verwendet einen Touchscreen und eine PLC zur Kommunikation, mit einem Schrittbremsmotor, der das Heben und Senken der Klemmen auf dem Fallmechanismus steuert,und koordiniert mit der Freisetzungseinrichtung und der Freisetzung der Klemmen, um den Fallversuch zu erreichen.

Eigenschaften:

1Der Rahmen besteht aus Aluminiumprofil und verdicktem transparenten Acryl, was zu einer ästhetisch ansprechenden und robusten Struktur führt.

2Der Aufzugsmechanismus verwendet lineare Führungsschienen und einen synchronen Gurtantrieb zum Aufheben, wodurch die Prüfhöhe willkürlich eingestellt werden kann.

3. Ermöglicht die mehrseitige Prüfung von Produkten.

4. verwendet einen Touchscreen und ein PLC-Steuerungssystem, das Daten wie Prüfhöhe und Anzahl der Fallversuche anzeigt.

5Die Ausrüstung enthält einen Sicherheitslichtvorhang (automatisches Herunterfahren, wenn eine Hand in den Prüfbereich eintritt).

Technische Parameter:

1- Betriebsart: Touchscreen-Einstellungen für relevante Daten (Höhe, Echtzeitbeschleunigung > 9,2 m/s2)

2. Antriebsmethode und Fallwinkel: Bremsschrittmotorantrieb, allseitiger Fall.

3. Drop Height Range: 300-1500mm (verstellbar), Verschiebungsgenauigkeit +0,5mm

4Fallmodus: Richtungs- + Freifall, wechselbar.

5. Klemmregelung: Einstellwinkel sind 0°, 45° und 90°.

6. Klemmmethode: Zylinderklemmen.

7Klemmbereich: 0 bis 180 mm.

8Steuerung: Diese Steuerung kann 360° drehen.

9- Kontaktfläche: Marmorplatte, Stahlplatte, Holzplatte.

10- Drop-Methode: Wiederholter Drop.

11Testdaten: Fallhöhe.

12Luftdruck: 0,2 ± 0,6 MPa.

13Abmessungen: 800*1000*2200mm (L/W/H) (mit Sicherheitstür).

14Maschinengewicht: 150 kg.

15Leistung: 1000 W.

16- Stromversorgung: 220V 50Hz.
