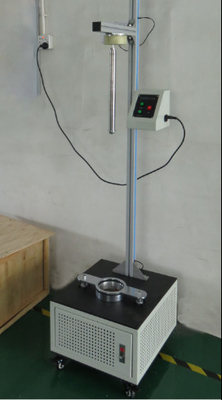

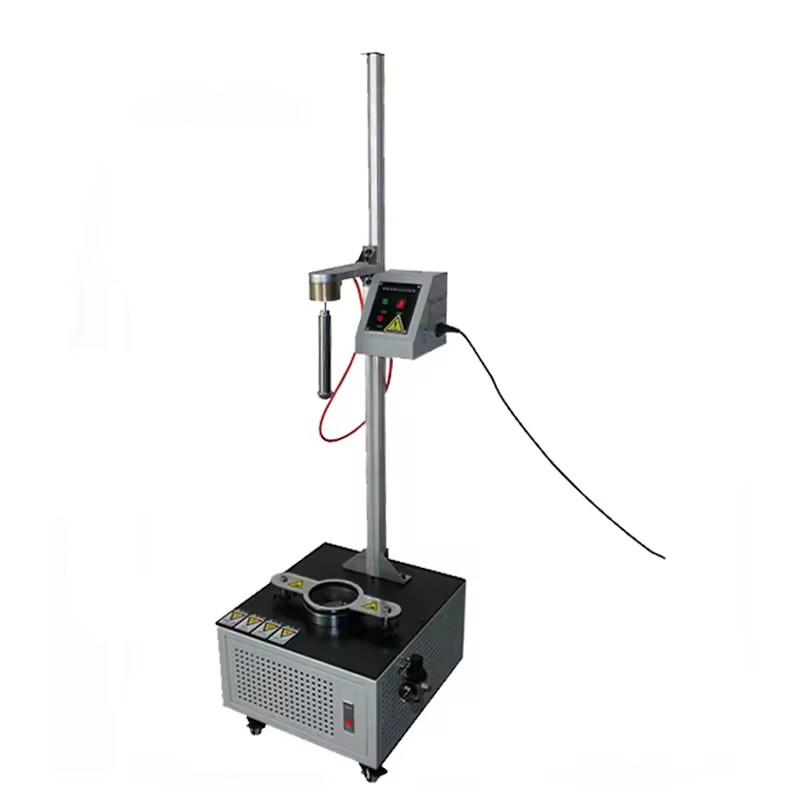

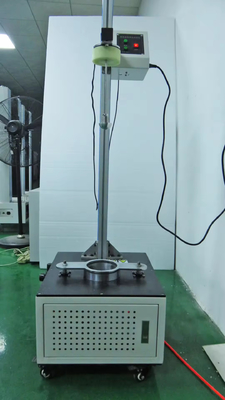

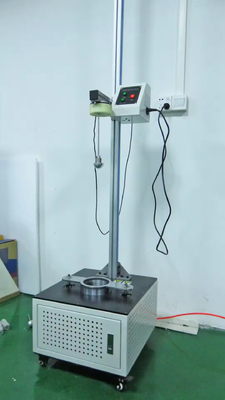

Fallender Dart-Einschlagstester, der zur Messung der Einschlagmasse verwendet wird

Fallender Pfeil-Aufpralltester zur Messung der Aufprallmasse

Anwendung:

Es wird verwendet, um die Aufprallmasse und -energie von 50 % Kunststofffolie oder -platte zu messen, wenn die Kunststofffolie oder -platte mit einer Dicke von weniger als 1 mm von einem frei fallenden Pfeil in einer bestimmten Höhe getroffen wird.

Merkmale:

1.2 Testmethoden von A & B und automatische Ermittlung des Teststatus

2. Elektromagnetische Federung und automatische Freigabe des fallenden Pfeils reduzieren die durch manuelle Bedienung verursachten Fehler

3. Die pneumatische Klemmung, 2 Startmodi mit Hand- und Pedalschalter und das eingebaute Beobachtungslicht erleichtern die Bedienung durch den Benutzer

4.Professionelle Software unterstützt die Ergebnisanzeige mehrerer Einheiten, die grafische Darstellung des Testprozesses sowie den Datenexport und -druck

5.Ausgestattet mit USB-Anschluss und Mikrodruckeranschluss, der für die Datenübertragung und PC-Verbindung praktisch ist

Prinzip:

Wählen Sie vor Beginn des Tests die Testmethode aus und schätzen Sie die Anfangsmasse und Δm ab. Starten Sie den Test. Wenn die erste Probe versagt, verringern Sie die Masse des fallenden Pfeils um Δm. Wenn die erste Probe kein Fehler ist, erhöhen Sie die Masse des fallenden Pfeils um Δm. Setzen Sie den Test gemäß dieser Regel fort. Kurz gesagt: Erhöhen oder verringern Sie den Wert um Δm, je nachdem, ob es sich bei der vorherigen Probe um einen Fehler handelt oder nicht. Berechnen Sie nach 20 Proben die Gesamtzahl der nicht bestandenen Proben N. Wenn N gleich 10 ist, ist der Test beendet. Wenn N kleiner als 10 ist, fügen Sie Proben hinzu und fahren Sie mit dem Test fort, bis N gleich 10 ist. Wenn N größer als 10 ist, fügen Sie Proben hinzu und setzen Sie den Test fort, bis die Anzahl der nicht ausgefallenen Proben 10 erreicht. Anschließend berechnet der Tester die Testergebnisse automatisch nach bestimmten Formeln.

Standards:

Dieses Instrument entspricht verschiedenen nationalen und internationalen Standards:

ASTM D1709, ISO 7765-1-1988, JIS K7124-1, GB/T 9639.1-2008

Technische Spezifikationen:
