Prüfmaschinen für PE-Rohre

Prüfmaschinen für PE-Rohre für hydrostatischen Druck- und Berstdruckprüfung

Einführung

Die Maschine ist gemäß GB/T6111 konstruiert und hergestellt.Thermoplastische Rohre für die Beförderung von Flüssigkeiten ----Beständigkeit gegen Innendruck----Prüfverfahrenund GB/T15560Standard-Prüfverfahren für kurzzeitiges hydraulisches Versagen und Beständigkeit gegen konstanten Innendruck von Kunststoffrohren für den Transport von Flüssigkeiten. Es eignet sich zur Bestimmung der druckbeständigen Bruchzeit oder des maximalen Druckwerts des momentanen Berstens von Thermoplastrohren und Verbundrohren (wie PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U und PVC-C) unter langfristigem, konstantem Innendruck und Temperatur. Es ist für Hersteller von Kunststoffrohren und Prüfinstitutionen unverzichtbar.

Die Maschine erfüllt die folgenden Normen:

GB/T6111-2018Prüfverfahren für die Innenbeständigkeit von Thermoplastrohren für den Flüssigkeitstransport

GB/T15560-95 Hydraulische Sofortberst- und Druckbeständigkeitsprüfverfahren für Kunststoffrohre für den Flüssigkeitstransport

GB/T18742.1 Polypropylen-Rohrleitungssysteme für Warm- und Kaltwasser

Installation — Teil 1: Allgemeines

GB/T18742.2 Polypropylen-Rohrleitungssysteme für Warm- und Kaltwasser

Installation — Teil 2: Rohre

GB/T18742.3 Polypropylen-Rohrleitungssysteme für Warm- und Kaltwasser

Installation — Teil 3: Formstücke

GB/T13663 Polypropylenrohre für die Wasserversorgung

GB/T15558.1 Vergrabene Polyethylen (PE)-Rohre für die Versorgung mit

Gasförmigen Brennstoffen

GB/T15558.2 Vergrabene Polyethylen (PE)-Formstücke für die Versorgung mit

Gasförmigen Brennstoffen

GB/T18992.1 Vernetztes Polyethylen (PE-X)-Rohrleitungssysteme für Warm-

und Kaltwasserinstallation — Teil 1: Allgemeines

GB/T18992.2 Vernetztes Polyethylen (PE-X)-Rohrleitungssysteme für Warm-

und Kaltwasserinstallation — Teil 2: Rohre

GB/T10002.1 Unweichgemachtes Polyvinylchlorid (PVC-U)-Rohr für die Wasserversorgung

GB/T10002.2 Unweichgemachtes Polyvinylchlorid (PVC-U)-Formstück für die Wasserversorgung

GB/T18993.1 Chloriertes Poly(vinylchlorid)-Rohrleitungssystem für Warm-

und Kaltwasserinstallationen — Teil 1: Allgemeines

GB/T18993.2 Chloriertes Poly(vinylchlorid)-Rohrleitungssystem für Warm-

und Kaltwasserinstallationen — Teil 2: Rohre

GB/T18997.1 Polyethylen/Aluminium/Polyethylen-Verbunddruck-

Rohr—Teil 1: PE/AL/PE-Rohr überlappend geschweißt durch Aluminiumrohr

GB/T18997.2 Polyethylen/Aluminium/Polyethylen-Verbunddruck-

Rohr—Teil 2: PE/AL/PE-Rohr stumpfgeschweißt durch Aluminiumrohr

ISO1167-2006 Kunststoff-Rohrleitungssysteme - Thermoplastische Rohre - Bestimmung des Widerstands gegen Innendruck bei konstanter Temperatur.

ISO13479Bestimmung des Widerstands von Polyolefinrohren für die Beförderung von Flüssigkeiten gegen Rissausbreitung.

ISO9080Kunststoffrohr- und -kanalsysteme - Bestimmung der Langzeit-Hydrostatikfestigkeit von thermoplastischen Werkstoffen in Rohrform durch Extrapolation (ISO9080, Ausg. 1.0 (2003) MOD)

ASTM D1598-2015Rohr, Kunststoff, unter konstantem Innendruck, Zeit bis zum Versagen (kein S/S-Dokument)

ASTM D1599Standard-Testmethode für den Widerstand gegen kurzzeitigen hydraulischen Druck von Kunststoffrohren, -schläuchen und -formstücken1

DIN EN 921 (1995-01)Thermoplastische Rohre - Bestimmung des Widerstands gegen Innendruck bei konstanter Temperatur

Funktion

1) Dieses Instrument wird verwendet, um einen bestimmten Bereich des Innendrucks über einen langen Zeitraum in Kunststoffrohren zu testen.

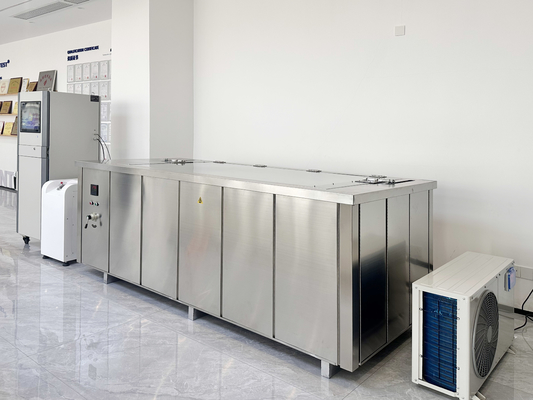

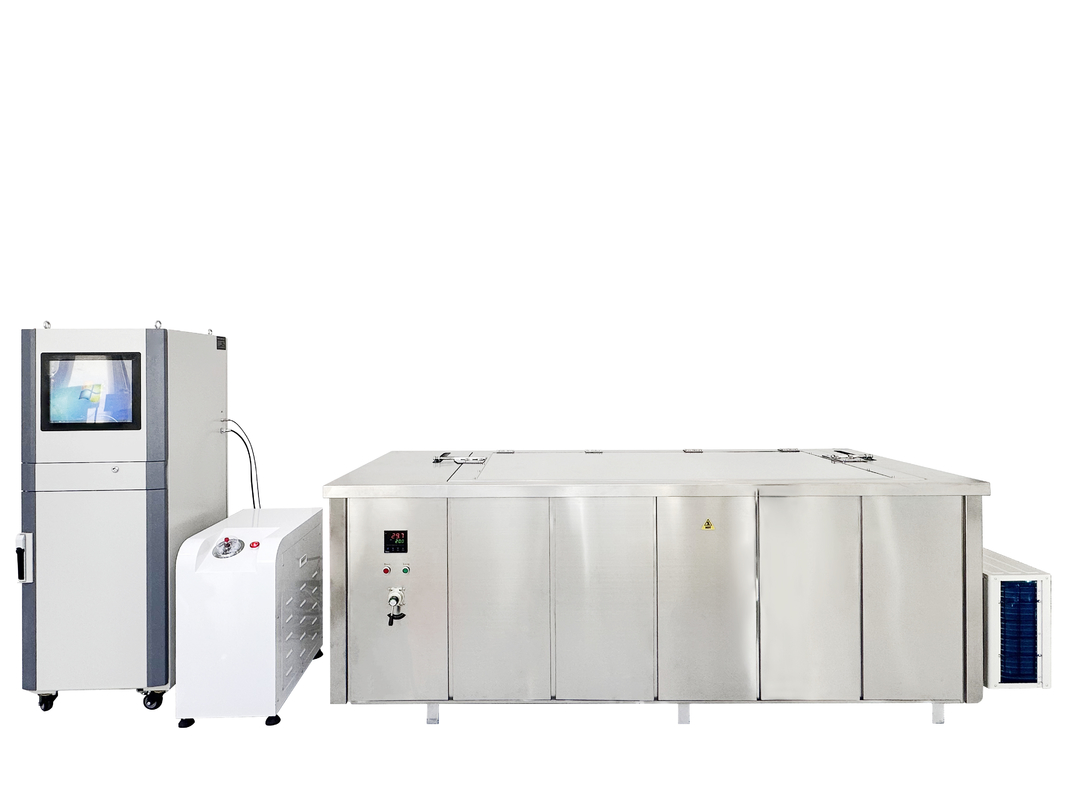

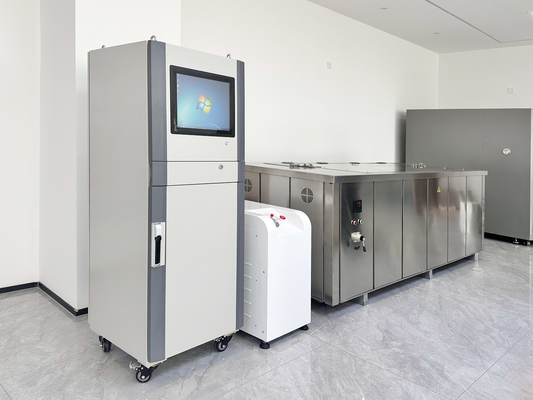

2) Das Instrument besteht aus einem Druck-Host, einer Druckstation, einem Wassertank, einem Temperaturregelsystem und einem Computersoftwaresystem.

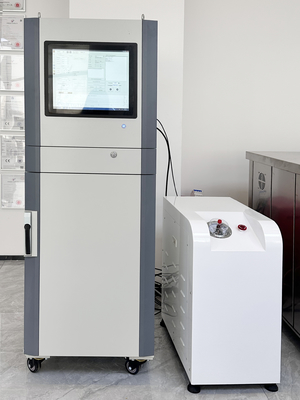

Hauptrahmen: Er besteht aus Druckmikro-Steuerungsteilen, automatischen Druckfüll- und elektrischen Druckentlastungsteilen, der Druckmikro-Steuerungsteil verwendet die Mikrocomputer-MCU-Steuerung; ausgestattet mit hoher Auflösung, hoher Geschwindigkeit des ∑ - Delta 16-Bit-ADC-Chips, Echtzeitkommunikation und Computer; und er kann automatisch Druck füllen und entlasten, je nach Drucksituation.

Druckstation:Ihre Hauptfunktion ist es, dem Hauptrahmen Druck zu liefern, die Anforderung des unteren Grenzdrucks der Druckstation muss höher sein als alle getesteten Proben. Die Kolbenpumpe der Station wird in den Vereinigten Staaten hergestellt (großer Durchfluss, geringes Rauschen, hoher Druck, wartungsfrei).

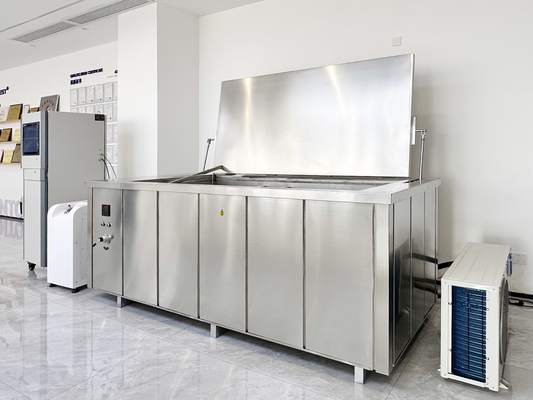

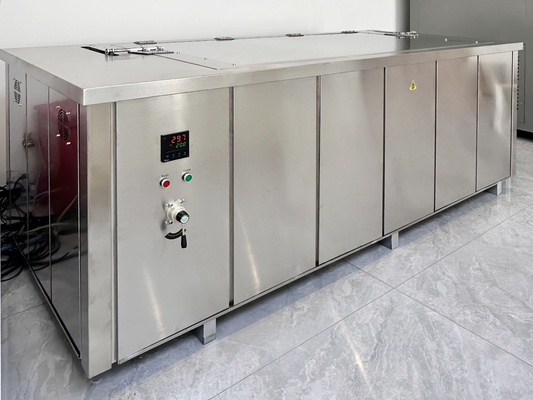

Wassertank:Er besteht aus einem elektrischen Öffnungsteil, einem Selbstzirkulationsteil, einem Heizteil, einem automatischen Wasserfüllteil und einem Isolationsteil.

Temperaturregelsystem:Steuert präzise die Temperatur des Wassertanks, Temperaturanzeige, stellt die Temperatur einzeln ein. Es kann den Flüssigkeitsstand des Tanks in einer vernünftigen Position steuern, gleichzeitig kann es auch die Temperatur garantieren.

Softwaresystem: Durch die Verbindung mit der seriellen RS232-Schnittstelle zum Druck auf dem Host kann es die Parametereinstellung, Kalibrierung, Druckentlastung, Nullstellung, Amplitudenmodulation, Zeichnung des Tests, Testaufzeichnungen und Drucken von Testberichten und andere Funktionen bereitstellen.

Anwendung

Das Instrument wird häufig in der Innendruckprüfung aller Arten von Kunststoffrohren eingesetzt. Es ist das ideale Prüfgerät für die Bauindustrie, Kunststoffrohrhersteller, nationale Prüfsektoren und die wissenschaftlichen Forschungssektoren.

Arbeitsbedingungen

Folgende Bedingungen müssen erfüllt sein, um einen Test durchzuführen:

• Umgebungstemperatur: 10℃～40℃;
• Umgebungstemperatur: 30%—80%;
• Schwingungsfreie, keine korrosive Umgebung;
• Installieren und justieren Sie das Instrument waagerecht auf einem festen Fundament;
• Keine starken elektromagnetischen Störungen und kein starker Windwiderstand;
• Ein Innenabzugssystem ist erforderlich, um das Instrument zu schützen

Hauptspezifikationen

1. Testdruck und Zeit separat in 3 Zeilen steuern

2. Druckaufbau-Bereich: 0~10.000MPa

3. Max. Arbeitsdruck des Hauptdrucksystems 16MPa

4. Hochdruck-Kolbenpumpe

(1) Druck: 16MPa

(2) Volumen: 8-11,3 l/min

(3) Drehzahl: 920 U/min

5. Druckregelgenauigkeit: +2% und -1% der oberen und unteren Grenze des

Testdruckwerts jeweils

6. Auflösung des Druckwerts: 0,001 MPa

7. Transformator: Testdruckabtastperioden sind 0,1 Millisekunden.

8. Zeitbereich: 0—9999h

9. Zeitgenauigkeit: 1S

Struktur und Theorie

Die von der Hochdruckpumpe erzeugte Hochdruckflüssigkeit wird über Hochdruckschläuche zu Proben in Medien-Temperaturkonstanttanks transportiert, um nach der Messung durch die Haupteinheit des Druckregelsystems Langzeit-Hydrostatikdruckprüfungen durchzuführen.
