Prüfmaschinen für PE-Rohre – Hydrostatische Druck- und Berstprüfmaschine für Rohre 250 Wassertank

Ⅰ.Anwendung

Die Maschine ist gemäß GB/T6111 Thermoplastrohre für die Beförderung von Flüssigkeiten ----Beständigkeit gegen Innendruck----Prüfverfahren und GB/T15560SStandard-Prüfverfahren für kurzzeitiges hydraulisches Versagen und Beständigkeit gegen konstanten Innendruck von Kunststoffrohren für den Transport von Flüssigkeiten . Sie ist geeignet zur Bestimmung der druckbeständigen Bruchzeit oder des maximalen Druckwerts des sofortigen Berstens von Thermoplastrohren und Verbundrohren (wie PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U und PVC-C) unter langfristigem konstantem Innendruck und Temperatur. Sie ist für Hersteller von Kunststoffrohren und Prüfinstituten unverzichtbar.

Die Maschine erfüllt die folgenden Normen:

GB/T6111-2018 Prüfverfahren für die Innendruckbeständigkeit von Thermoplastrohren für den Flüssigkeitstransport

GB/T15560-95 Hydraulische Sofortberst- und Druckbeständigkeitsprüfverfahren für Kunststoffrohre für den Flüssigkeitstransport

GB/T18742.1 Polypropylen-Rohrleitungssysteme für Heiß- und Kaltwasser

Installation — Teil 1: Allgemeines

GB/T18742.2 Polypropylen-Rohrleitungssysteme für Heiß- und Kaltwasser

Installation — Teil 2: Rohre

GB/T18742.3 Polypropylen-Rohrleitungssysteme für Heiß- und Kaltwasser

Installation — Teil 3: Formstücke

GB/T13663 Polypropylenrohre für die Wasserversorgung

GB/T15558.1 Verlegte Polyethylen (PE)-Rohre für die Versorgung mit

gasförmigen Brennstoffen

GB/T15558.2 Verlegte Polyethylen (PE)-Formstücke für die Versorgung mit

gasförmigen Brennstoffen

GB/T18992.1 Vernetzte Polyethylen (PE-X)-Rohrleitungssysteme für Heiß-

und Kaltwasserinstallation — Teil 1: Allgemeines

GB/T18992.2 Vernetzte Polyethylen (PE-X)-Rohrleitungssysteme für Heiß-

und Kaltwasserinstallation — Teil 2: Rohre

GB/T10002.1 Nicht-plastifiziertes Polyvinylchlorid (PVC-U)-Rohr für die Wasserversorgung

GB/T10002.2 Nicht-plastifiziertes Polyvinylchlorid (PVC-U)-Formstück für die Wasserversorgung

GB/T18993.1 Chloriertes Polyvinylchlorid (PVC)-Rohrleitungssystem für Heiß-

und Kaltwasserinstallationen — Teil 1: Allgemeines

GB/T18993.2 Chloriertes Polyvinylchlorid (PVC)-Rohrleitungssystem für Heiß-

und Kaltwasserinstallationen — Teil 2: Rohre

GB/T18997.1 Polyethylen/Aluminium/Polyethylen-Verbunddruck-

rohr— Teil 1: PE/AL/PE-Rohr mit überlappgeschweißtem Aluminiumrohr

GB/T18997.2 Polyethylen/Aluminium/Polyethylen-Verbunddruck-

rohr— Teil 2: PE/AL/PE-Rohr mit stumpfgeschweißtem Aluminiumrohr

ISO 1167-2006 Kunststoffrohrleitungssysteme - Thermoplastrohre - Bestimmung der Beständigkeit gegen Innendruck bei konstanter Temperatur.

ISO13479 Bestimmung der Beständigkeit von Polyolefinrohren für die Beförderung von Flüssigkeiten gegen Rissausbreitung.

ISO9080 Kunststoffrohr- und -kanalrohrsysteme - Bestimmung der Langzeit-hydrostatischen Festigkeit von Thermoplastwerkstoffen in Rohrform durch Extrapolation (ISO9080, Ausg. 1.0 (2003) MOD)

ASTM D1598-2015 Rohr, Kunststoff, unter konstantem Innendruck, Zeit bis zum Versagen von (Kein S/S-Dokument)

ASTM D1599 Standard-Prüfverfahren für die Beständigkeit von Kunststoffrohren, Schläuchen und Formstücken gegen kurzzeitigen hydraulischen Druck1

DIN EN 921 (1995-01) Thermoplastrohre - Bestimmung der Beständigkeit gegen Innendruck bei konstanter Temperatur

Ⅱ.Merkmal

1.1 Dieses Instrument wird zum Testen eines bestimmten Bereichs des Innendrucks über einen langen Zeitraum von Kunststoffrohren verwendet.

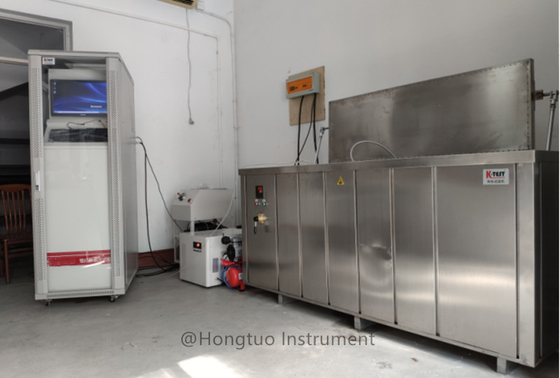

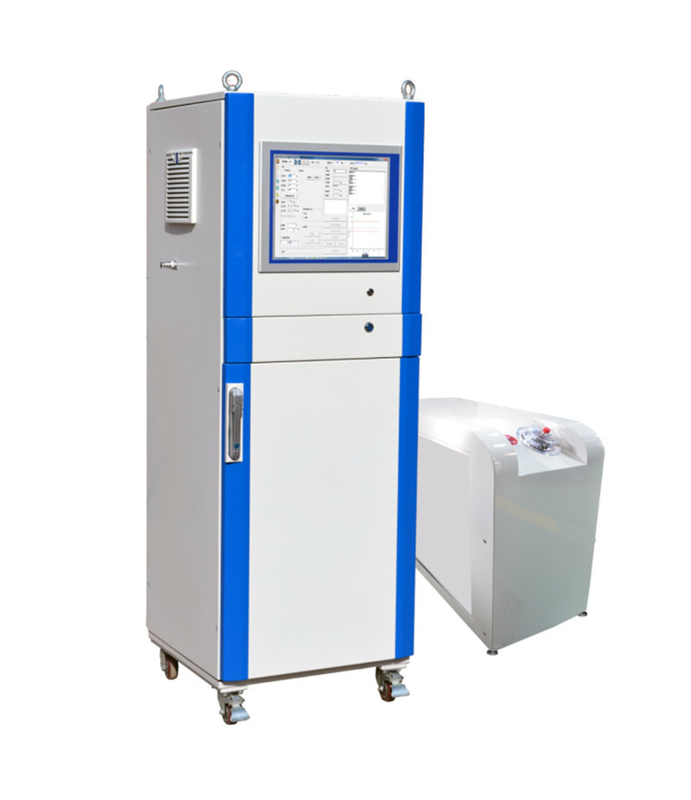

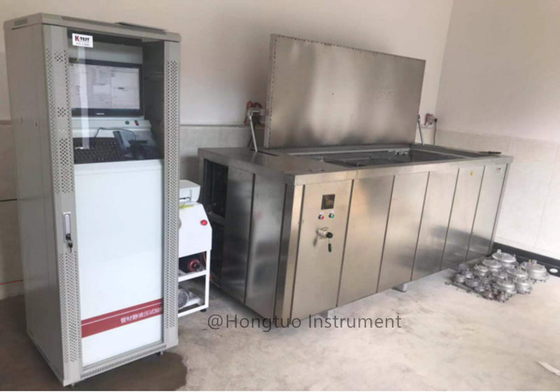

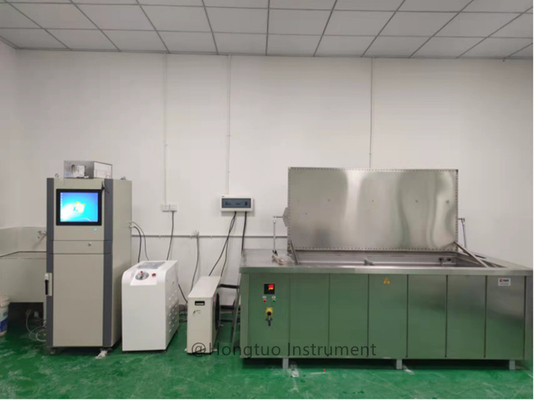

1.2 Das Instrument besteht aus einer Druck-Hauptmaschine, einer Druckstation, einem Wassertank, einem Temperaturregelsystem und einem Computersoftwaresystem.

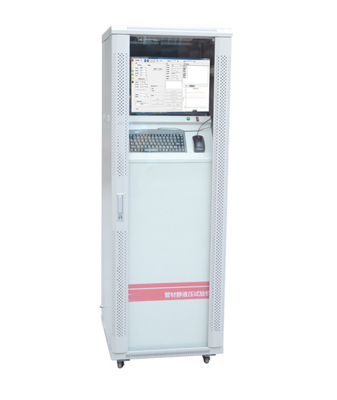

Hauptrahmen: Besteht aus Druckmikrosteuerteilen, automatischen Druckbefüllungs- und elektrischen Druckentlastungsteilen. Das Druckmikrosteuerungsteil verwendet die MCU-Steuerung eines Mikrocomputers; ausgestattet mit einem hochauflösenden, Hochgeschwindigkeits-∑-Delta-16-Bit-ADC-Chip, Echtzeitkommunikation mit dem Computer; und es kann je nach Drucksituation automatisch Druck befüllen und entlasten.

Druckstation: Ihre Hauptfunktion ist die Bereitstellung von Druck für den Hauptrahmen. Die Anforderung an den unteren Druckgrenzwert der Druckstation muss höher sein als die aller geprüften Proben. Die Kolbenpumpe der Station wird in den USA hergestellt (großer Durchfluss, geringe Geräuschentwicklung, hoher Druck, wartungsfrei).

Wassertank: Besteht aus einem elektrischen Öffnungsteil, einem Selbstzirkulationsteil, einem Heizteil, einem automatischen Wasserbefüllungsteil und einem Isolierteil.

Temperaturregelsystem: Steuert präzise die Temperatur des Wassertanks, zeigt die Temperatur an, stellt die Temperatur individuell ein. Es kann den Flüssigkeitsstand des Tanks auf einer angemessenen Position halten und gleichzeitig die Temperatur gewährleisten.

Softwaresystem: Durch die Verbindung über die serielle RS232-Schnittstelle mit dem Druck auf dem Host kann es Parameter-Einstellungen, Kalibrierung, Druckentlastung, Nullstellung, Amplitudenmodulation, Zeichnen des Tests, Testaufzeichnungen und Drucken von Testberichten sowie andere Funktionen bereitstellen.

2. Anwendung

Das Instrument wird häufig für die Innendruckprüfung aller Arten von Kunststoffrohren verwendet. Es ist das ideale Prüfinstrument für die Bauindustrie, Kunststoffrohrhersteller, nationale Prüfsektoren und wissenschaftliche Forschungseinrichtungen.

3. Arbeitsbedingungen

Folgende Bedingungen müssen für die Durchführung eines Tests erfüllt sein:

3.1 Umgebungstemperatur: 10℃～40℃;

3.2 Umgebungsfeuchtigkeit: 30%—80%;

3.3 Vibrationsfreie Umgebung ohne korrosive Medien;

3.4 Installieren und justieren Sie das Instrument waagerecht auf einem soliden Fundament;

3.5 Keine starke elektromagnetische Störung und kein starker Windwiderstand;

3.6 Ein Innenabzugssystem ist erforderlich, um das Instrument zu schützen

Ⅲ.Hauptspezifikationen

1. Prüfdruck und -zeit separat in 3 Zeilen steuerbar

2. Druckaufbaubereich: 0~10,000 MPa

3. Max. Arbeitsdruck des Hauptdrucksystems 16 MPa

4. Hochdruckkolbenpumpe

(1) Druck: 16 MPa

(2) Volumen: 8-11,3 l/min

(3) Drehzahl: 920 U/min

5. Druckregelgenauigkeit: +2 % und -1 % der oberen und unteren Grenze des

Prüfdruckwerts jeweils

6. Auflösung des Druckwerts: 0,001 MPa

7. Transformator: Prüfdruck-Abtastperioden sind 0,1 Millisekunden.

8. Zeitbereich: 0—9999 h

9. Zeitgenauigkeit: 1 S

Ⅳ.Struktur und Theorie

Die vom Hochdruckpumpen erzeugte Hochdruckflüssigkeit wird über Hochdruckschläuche zu den Proben in Medien-Temperatur-konstanten Behältern transportiert, um nach Messung durch die Hauptmaschine des Druckregelsystems Langzeit-hydrostatische Druckprüfungen durchzuführen.
