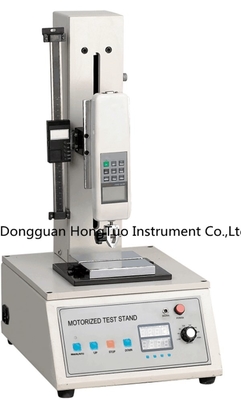

Vertikale elektrische Gegentaktkraft-Test-Maschinen-/dehnbare und Druckprüfungen-Maschine

Elektrische Schub- und Zugkraft-Prüfung Vertikalmaschine / Zug- und Druckprüfmaschine

I Funktion

AEL Einkolumnen-Vertikalmaschine ist eine Kraftbelastungstestplattform, die speziell für Kraftmessgeräte der HF- und NK-Serie ausgelegt ist.breiter Anwendungsbereich und Bequemlichkeit, sowie schrittlose Drehzahlregelung, manuelle (Punkt-) und automatische Steuerungsschaltfunktionen.Zerstörung in Industriezweigen wie Kautschuk und Kunststoff, Leichtindustrie-Textilien, Tür- und Fensterbau, Verbundwerkstoffe, elektrische Drähte und Kabel, Teile und Zubehör für Automobile, Kraftmaschinen, wissenschaftliche Forschungsinstitute usw.

II Merkmale

1,Elektrische Belastung, schrittlose Geschwindigkeitsregelung, Gangantrieb

2Kompakte Struktur, stabiler Antrieb

3Einfache Bedienung, mit verschiedenen Klemmen verwendbar

Ⅲ Spezifikationen und Parameter

• Höchstlast: 500 N
• Wirkliche Entfernung: 200 mm
• Prüfgeschwindigkeit: 25 bis 280 mm/min (nach Wahl des Kunden)
• Betriebsspannung: 110-220 V
• Umriss: 400x320x620 mm
• Nettogewicht: 30-40 kg

IV Installationsmethode des Kraftmessgeräts

Einbauteil des Sensors: 4-M6-Schraube in feste 4-φ6.2-Löcher des Blocks einfügen, jeweils 1 Dichtung in die Richtung des Gewinns einfließen lassen,und mit einem 4-M6-Gitter auf dem Anlagebrett des Kraftmessgeräts festschrauben, sind die Einbauhöhle des Kraftmessgeräts auf der Anlageplatte in zwei Gruppen, die 30x145-Gruppe und die 40x90-Gruppe, unterteilt, die von den Benutzern entsprechend den Anforderungen bestimmt werden können.

V Benutzung des Bedienfeldes

1. Stromschalter: Wenn der Knopf gedrückt wird, ist der Strom eingeschaltet, wenn der Knopf erneut gedrückt wird, ist der Strom ausgeschaltet.

2. Geschwindigkeitsregelung: Aufgrund der Unterschiede zwischen den getesteten Objekten und den Anforderungen des Benutzers beträgt die Bewegungsgeschwindigkeit bei Einstellung des Drehknopfes des Drehzahlreglers 20~200 mm/min.

VI Funktionssteuerung

Manuell/Automatisiert: Wenn der Drehknopf auf manuell gedreht wird, muss, wenn die Träger bewegt werden müssen, die Heb- oder Abtriebsschlüssel gedrückt werden, wenn die Taste ausgeschaltet ist, die Bewegung gestoppt werden.Wenn die Schaltfläche auf Automatisierung gedreht ist, wenn die Träger bewegt werden müssen, ist der Heb- oder Abzugsschlüssel direkt zu drücken.

ⅦAnpassungen an die Reise

Es gibt zwei Schrauben auf der Rückseite der vertikalen Säule, lösen Sie die Schraube mit Standard Hex Schlüssel und stellen Sie in die richtige Position, und Steuerung Schieberegler, dann ist die Anforderung erfüllt.

VIII Verwendung des Zählers

Die Oberseite des Zählers ist ein digitales Display für die Aufzeichnung von Prüfzeiten, es gibt 4 vor eingestellte Tasten im unteren Teil, sie sind einstellig, zehnstellig, hundertstellig und tausendstellig,Das bedeutet, dass der vorgegebene Bereich innerhalb von 0 ~ 9999 liegt.. z.B.: Benutzer testen kontinuierlich ein Produkt, die Testzeiten sind 9999, daher müssen die 4 Tasten so eingestellt werden, dass 9999 angezeigt wird, und drücken Sie die Taste Manual/Automation, so dass 9999 Mal getestet werden kann,Dann hören sie automatisch auf, nachdem die 9999 mal erreicht ist. Wenn der Test durchgeführt werden muss, drücken Sie die Stop-Taste.
