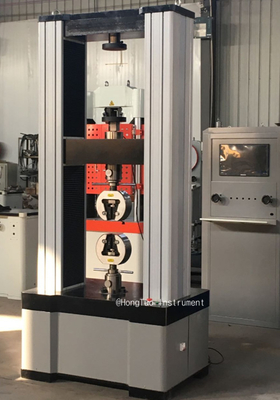

Universalprüfmaschine mit Datenverarbeitungs-Abfragefunktion

Zugprüfmaschine, Zugprüfgerät

Kapazität:10KN bis 500KN

Anwendung:

Es ist für eine breite Palette von Materialien für Spannung, Kompression, Biegung, Scheren und Low-Cycle-Test anwendbar.Es wird in den entsprechenden Industriezweigen weit verbreitet., Forschung und Entwicklung, Prüf- und Ausbildungsinstitute usw.

Standard:

ASTM, ISO, DIN, GB und andere internationale Normen.

Hauptmerkmal der Einheit:

• Einfache Säulenstruktur, niedriger für die Zugfähigkeit, oberer für die Kompression, doppelter Raum.
• Durch die Annahme des Kugelschraubantriebs wird keine Freiraumübertragung realisiert, um die Präzisionskontrolle der Prüfkraft und der Verformungsgeschwindigkeit sicherzustellen.
• Der photoelektrische Encoder ist der Verschiebungssensor mit hoher Auflösung und starker Störungssicherung.
• Die Schildplatte mit Grenzmechanismus, die zur Steuerung des Bewegungsbereichs des Strahls verwendet wird, um zu vermeiden, dass der Sensor durch den Bewegungsbereich beschädigt wird, ist zu groß.
• Der Tisch, bewegliche Balken aus hochwertiger Präzisionsbearbeitung Stahlplatte, nicht nur reduzieren die Vibration durch Probenbruch erzeugt, sondern auch die Steifigkeit zu verbessern.
• Der Motor-Schwanz ist nach oben, über der Arbeitsfläche, dieses Design macht die Haupteinheit niedriger Raum Verengung, die ganze Maschine ist koordinierter,und leichter, die durch die Drehung des Motors erzeugte Wärme zu verteilen, die Lebensdauer der elektrischen Komponenten verlängern.
• Drei Spalten der obligatorischen Ausrichtung verbessern die Starrheit der Haupteinheit erheblich, um die Wiederholbarkeit der Messung weiter zu gewährleisten.
• Die Anlage des Schraubens wird einfach ersetzt.

Softwarefunktion:

• Definition der Funktion: je nach verschiedenen Anwendungsarten, unterschiedlichen Materialeigenschaften, unterschiedlichen Prüfstandards, unterschiedlichen Sprachen, flexible Einstellung des Prüfprogramms, um den Prüfanforderungen gerecht zu werden.
• Eingabefunktion: Eingabe von Probenparametern vor dem Test, Sie können einzelne Eingabe Probenparameter, können Sie auch Charge Eingabe Probenparameter, können Sie die Probenparameter vor dem Test ändern,die Probenparameter können nach der Prüfung geändert werden, Ihre Betriebsgewohnheiten vollständig zufriedenstellen.
• Datenverarbeitungs-Abfragefunktionen: voll ausgestattete Datenabfragefunktion, Druckfunktion, Exportfunktion zur Gewährleistung der Genauigkeit der Prüfdaten, Zuverlässigkeit,die Art und Eigenschaften der Materialprüfdaten wirklich enthalten und widerspiegeln.
• Kurvenanalysefunktion: Alle Materialeigenschaften können durch die Datenkurve reflektiert werden.so kann die leistungsstarke Datenkurvenanalyse Funktion Ihnen helfen, besser zu beherrschen und zu verstehen, die Materialien Test EigenschaftenDas ist dein bester Helfer, um das Material zu analysieren.

Software-Eigenschaften

• Autonome Nullfreigabe: Nach Beginn des Tests wird das System automatisch Nullfreigabe durchführen.
• Automatische Kalibrierung: Das System kann automatisch die Wertgenauigkeit der Kalibrierung erkennen.
• Automatische Rückkehr: Abschluss des Tests, der Querstrahl kehrt automatisch in die Ausgangsposition zurück.
• Automatisches Getriebewechseln (bei Auswahl des Getriebeprüfungsbereichs): je nach Lastgröße automatisch auf den entsprechenden Bereich umstellen, um die Genauigkeit der Prüfdaten zu gewährleisten.
• Automatische Geschwindigkeitsänderung:Die Bewegungsgeschwindigkeit des Querstrahls kann sich während des Testprozesses automatisch nach dem vorgegebenen Programm ändern, kann auch manuell geändert werden.
• Automatisches Speichern: Durch die Anwendung der Datenbankverwaltungsmethode werden die Prüfdaten und Kurven nach der Prüfung automatisch gespeichert.
• Automatische Berechnung:Wenn die Prüfung abgeschlossen ist, wird automatisch der Elastizitätsmodul, die Leistungsfestigkeit und die nichtproportionelle Dehnungsspannung usw. berechnet (andere Prüfmethode, unterschiedliches Analysedatum).Kann automatisch analysieren, auch künstliche Korrektur der Analyseergebnisse, die Genauigkeit der Analyse zu verbessern.
• Anzeigemodus: Dynamische Anzeige der Daten und Kurven im Rahmen des Prüfverfahrens.
• Ergebnisvergleich: Mehrere Testkurven können verschiedene Farbüberlagerungen verwenden, wieder auftauchen, vergrößern und den Vergleich einer Sammlung von Proben darstellen.
• Kurvenwahl:kann Stress - Spannung, Kraft - Verschiebung, Kraft - Zeit, Kraft - Verformung, Verschiebung - Zeit und andere Kurven auswählen, die angezeigt und gedruckt werden; kann jederzeit wechseln, um zu beobachten,Vergrößern und vergrößern, horizontale oder vertikale Bewegung, Echtzeit-Hochgeschwindigkeitsprobenahme.
• Teststandard: Integriert mit etwa 40 Arten von nationalen Standards oder Testmethoden, kann die verschiedenen Testbedürfnisse der Kunden erfüllen.
• Prüfbericht: Gemäß dem vom Benutzer gewünschten Format, mit EXCEL, um Berichte zu erstellen und Massendaten zu drucken.
• Grenzschutz: mit mechanischer und programmierbarer Grenzschutzfunktion auf zwei Ebenen.
• Überlastschutz: mit zwei Überlastschutzstufen.
• Bewegungsüberlastung des Scheinbalkens: Wenn die Belastung 0,2 bis 0,5% des Höchstwerts der Skala übersteigt, automatisches Stoppen.
• Prüfüberlastung: Wenn die Belastung den Höchstwert von 2-5% der einzelnen Akten übersteigt, automatischer Stillstand
• sonstiger Schutz: bei Überlastung, Überstrom, Überspannung, Höchst- und Untergrenze der Verschiebung und Notstoppschutzfunktion.

Haupttechnische Parameter:

• Modell:WDW-500
• Max. Belastung: 500 KN
• Struktur:Vorlage mit vier Säulen ((Ober ist Kompression und unten ist Zugkraft)
• Steuerungsmethode: Computerautomatische Steuerung
• Belastungsgenauigkeit:1 Klasse
• Ausnahme für die Anlage, die mit einem Antrieb ausgerüstet ist.
• Motor:Taiwan TECO Wechselstromservomotor
• Sensor: Hochpräzisionslastsensor,
• Auflösung:1/300000
• Messbereich der Verformung: 2% bis 100%
• Genauigkeit Anzeige der Verformung: ≤ ± 0,5%
• Angabe des relativen Fehlers: ≤ ± 1%
• Auflösung der Verschiebung:0.04um
• Anpassung der Reichweite der Steuerung der Lastgeschwindigkeit0.005 ~ 5% FS/S
• Steuergenauigkeit der Steuerung der Lastgeschwindigkeit:Wenn die Geschwindigkeit < 0,05% FS/s ist, liegt die Genauigkeit bei ± 2% des Einstellwerts;Wenn die Geschwindigkeit ≥ 0,005% FS/s ist, liegt die Genauigkeit bei ± 1% des Einstellwerts.
• Anpassungsspektrum der Verformungsrate:0.005 ~ 5%FN/S
• Genauigkeit der Verformungsrate:Prüfgeschwindigkeit < 0,05%FN/s, innerhalb von ± 2% des vorgegebenen Wertes;Prüfgeschwindigkeit ≥ 0,05%FN/s, innerhalb von ± 0,5% des vorgegebenen Wertes.
• Anpassung der Bewegungsbreite:0.05 ~ 500 mm/min (kann angepasst werden)
• Kontrollgenauigkeit der Verschiebungsrate:Wenn die Geschwindigkeit < 0,5 mm/min, innerhalb von ± 1% des Einstellwerts;Wenn die Geschwindigkeit = 0,5 mm/min, innerhalb von ± 0,5% des Einstellwerts.
• Umfang der Kontrolle der Verformung und Verlagerung durch konstante Last:00,5% bis 100% FS
• Genauigkeit der Steuerung der Verformung und Verlagerung durch konstante Last:Vorgegebener Wert ≥ 10%FN, innerhalb von ± 0,1% des vorgegebenen Wertes;Vorgegebener Wert < 10%FN, innerhalb von ± 0,1% des vorgegebenen Wertes.
• Zugraum: 700 mm (kann angepasst werden)
• Kompressionsraum: 700 mm (kann angepasst werden)
• Wirksamer Abstand: 550 mm (kann angepasst werden)
• Aufbau der Lastzelle: Ein PC (Max Load). Nach Kundenanforderung können weitere Lastzellen hinzugefügt werden.
• Ausdehnungskonfiguration:Großes Verformungs-Extenzometer, Hochtemperatur- oder Niedertemperatur-Prüfkammer, Hochtemperatur-Ofen.
• Stromversorgung: AC 220V±10%, 50Hz (kann angepasst werden)
• Greifer:Handgreifer / (optional: hydraulischer automatischer Greifer)
• Abmessungen: 1000*550*2076 mm
• Gewicht: 850 kg
